シール遠心ポンプは、流体を輸送するためにさまざまな産業で使用される重要な機器です。遠心ポンプのシール機構は、その性能と効率において重要な役割を果たします。遠心ポンプで一般的に使用されるシールには、メカニカル シールとパッキン シールの 2 つの主なタイプがあります。シール遠心ポンプのサプライヤーとして、お客様が遠心ポンプに適切なシールを選択する際に情報に基づいた決定を下せるよう、これら 2 種類のシールの違いを詳しく説明します。
構造と動作原理
- メカニカルシール: メカニカルシールは2つの平面で構成されており、圧力下で互いに保持され、流体の漏れを防ぎます。一方の面は固定されてポンプ ケーシングに取り付けられ、もう一方の面はポンプ シャフトとともに回転します。 2 つの面は通常、ポンプの動作中に発生する高圧と高温に耐えられるよう、セラミックや超硬などの硬質材料で作られています。メカニカル シールは、2 つの面の間に緊密なシールを形成することで機能し、ポンプからの流体の漏れを防ぎます。
- パッキンシール: グランドパッキンとしても知られるパッキンシールは、アスベスト、グラファイト、PTFE などの柔軟な材料を使用してポンプシャフトとポンプケーシングの間にシールを形成するシールの一種です。パッキン材はシャフト周囲のグランド内に配置され、グランドフォロアによって圧縮されます。グランドフォロアが締め付けられると、パッキン材料がシャフトに対して圧縮され、ポンプからの流体の漏れを防ぐシールが形成されます。
シール性能
- メカニカルシール: メカニカルシールは優れたシール性能を提供し、非常に低い漏れ率を達成できます。高圧および高温下でも信頼性の高いシールを提供するように設計されており、幅広い用途での使用に適しています。また、メカニカル シールはパッキン シールに比べて磨耗しにくいため、メンテナンスの必要性が少なく、耐用年数が長くなります。
- パッキンシール: パッキンシールはシール性能の点でメカニカルシールよりも効果が低く、漏れ率が高くなる可能性があります。特にポンプが高速または高圧で動作している場合、パッキン材料は時間の経過とともに摩耗する可能性があり、漏れが増加する可能性があります。また、パッキンシールは、適切なシールを確保するためにパッキン材を定期的に交換する必要があるため、メカニカルシールに比べてより頻繁なメンテナンスが必要になります。
設置とメンテナンス
- メカニカルシール：メカニカルシールの取り付けには、ある程度の技術と精度が必要です。適切なシールを確保するにはシール面を正しく位置合わせする必要があり、汚染を防ぐためにシールは清潔で乾燥した環境に取り付ける必要があります。メカニカル シールは、一度設置すると、調整や交換を必要とせずに長期間動作するように設計されているため、最小限のメンテナンスで済みます。
- パッキンシール: パッキンシールは取り付けが比較的簡単で、特別な工具や設備は必要ありません。ただし、適切なシールを確保するためにパッキン材を定期的に調整および交換する必要があるため、メカニカルシールに比べてより頻繁なメンテナンスが必要になります。パッキン材料の圧縮を維持するためにグランドフォロアを定期的に締める必要があり、磨耗を防ぐためにパッキン材料に潤滑剤を塗布する必要があります。
料金
- メカニカルシール: メカニカル シールは、複雑な設計と高性能の材料を使用しているため、一般にパッキン シールよりも高価です。ただし、メカニカル シールの初期コストは、耐用年数が長く、メンテナンスの必要性が低いことで相殺できます。長期的には、特に信頼性と性能が重要な用途では、メカニカル シールの方がパッキン シールよりもコスト効率が高くなります。
- パッキンシール: パッキンシールはメカニカルシールよりも安価であり、漏れ率が重要ではない用途ではよりコスト効率の高いオプションです。ただし、パッキンシールを使用することによるコスト削減は、メンテナンス要件の高さと耐用年数の短さによって相殺される可能性があります。
アプリケーション
- メカニカルシール: メカニカルシールは、化学、製薬、食品加工業界など、高いシール性能と信頼性が要求される用途でよく使用されます。また、密閉性を高めて漏れを防ぐことができるため、ポンプで送られる流体が危険または腐食性である用途での使用にも適しています。
- パッキンシール: パッキンシールは、水道および廃水処理産業など、漏れ率が重要ではない用途で一般的に使用されます。また、シンプルでコスト効率の高いシールソリューションを提供できるため、ポンプで送られる流体が比較的きれいで非腐食性である用途での使用にも適しています。
結論として、メカニカル シールとパッキン シールのどちらを選択するかは、アプリケーション要件、動作条件、予算などのいくつかの要因によって決まります。シール遠心ポンプのサプライヤーとして、当社はお客様の特定のニーズに基づいて遠心ポンプに適したシールの選択をお手伝いします。高性能で信頼性の高いシーリング ソリューションをお探しの場合は、メカニカル シールが最適な選択肢となる可能性があります。ただし、予算が限られており、漏れ率が重要ではない場合は、パッキン シールを使用する方が費用対効果が高いオプションになる可能性があります。

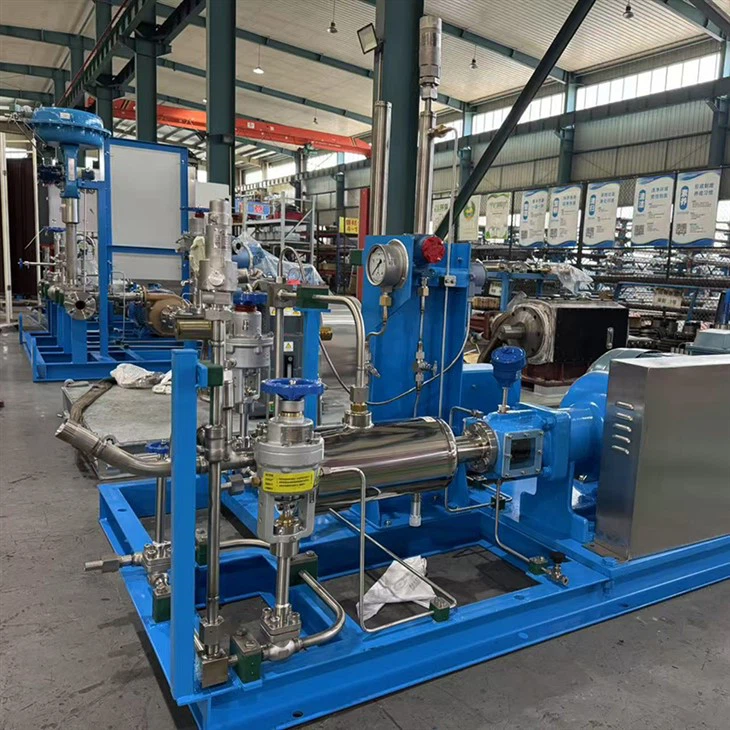

シール渦巻ポンプのご購入をご検討の方、メカニカルシールやパッキンシールについて詳しく知りたい方はお気軽にお問い合わせください。当社には、専門的なアドバイスとサポートを提供できる経験豊富なエンジニアと技術者のチームがいます。また、以下を含む幅広いシール渦巻ポンプも提供しています。極低温遠心ポンプ、高圧遠心ポンプのスキッド、 そして遠心ギアポンプ、お客様の特定のニーズにお応えします。
参考文献
- 「遠心ポンプ: 設計と応用」Igor J. Karassik、Joseph P. Messina、Paul Cooper、Charles C. Heald 著。
- 「メカニカルシールとその応用」AW Lebeck著。
- 「パッキンとガスケットのハンドブック」ロバート K. グリーン著。
